你的位置:卧螺离心机 >> 污泥干化-热解焚烧系统

浙南恒力-污泥干化 热解工艺流程

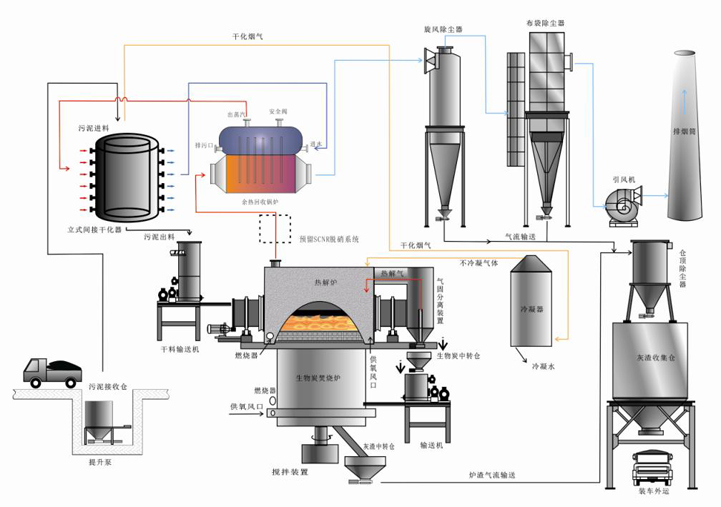

污泥干化 热解工艺流程示意图




污泥干化热解工艺流程
SLUDGE DRYING AND PYROLYSIS PROCESS
1、脱水污泥由运泥车运至污泥接收仓;
2、脱水污泥由提升泵输送至干化器,通过间接加热,在干化器内实现加热和干化;干化后污泥通过气固分离装置,固相进入干料输送机料仓,气相含有大量水蒸汽,经冷凝器冷凝脱水后不凝可燃气引至热解炉膛作为热源循环利用;
3、污泥进入热解炉进行热解,热解后生物炭进入生物炭焚烧炉提取可用热量,混合气进入热解炉膛燃烧,从热解炉引来的燃烧后热烟气进入余热回收装置,产生蒸汽迅速返回至间接干化器夹层,通过间接加热对污泥进行干化,干化后蒸汽变为热水回用,引风机抽出的烟气经尾气处理系统清洁净化后,达标排放;
4、生物炭经脱氢、碳化、冷却处理后集中至灰渣收集仓,装车外运进行综合利用。



污泥离心脱水处理成套装置(卧螺离心机),全称:卧式螺旋卸料沉降离心机,是城市生活污水处理、自来水生产过程中的污泥处理、工农业污水处理工程中的重要设备。
“卧式螺旋卸料沉降离心机(简称卧螺离心机)是利用离心沉降原理分离悬浮液的设备。对固相颗粒当量直径=3um、重量浓度比:10%或体积浓度比=70%、液固比重差:0.05g/cm3的各种悬浮液均适合采用该类离心机进行液固分离或颗粒分级。
独一无二的焚烧装置结构和干燥装置设计,可使含水率40%的污泥完全燃烧,燃烧温度高达850~1100℃。
